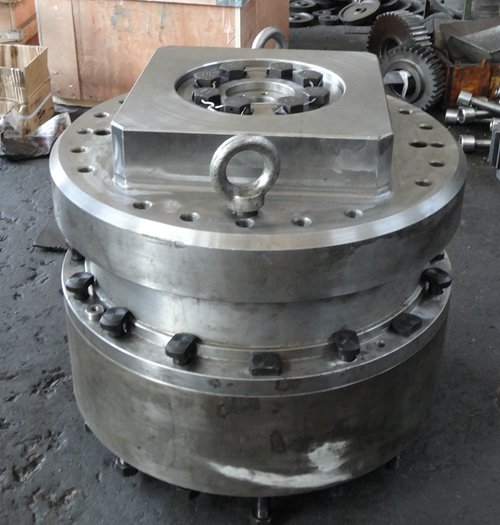

采煤机配件——行星机构

简单（单排）的行星齿轮机构是变速机构的基础，通常自动变速器的变速机构都由两排或三排以上行星齿轮机构组成。简单行星齿轮机构包括一个太阳轮、若干个行星齿轮和一个齿轮圈，其中行星齿轮由行星架的固定轴支承，允许行星轮在支承轴上转动。行星齿轮和相邻的太阳轮、齿圈总是处于常啮合状态，通常都采用斜齿轮以升高工作的平稳性。

简单的行星齿轮机构中，位于行星齿轮机构中心的是太阳轮，太阳轮和行星轮常啮合，两个外齿轮啮合旋转方向相反。正如太阳位于太阳系的中心一样，太阳轮也因其位置而得名。行星轮除了可以绕行星架支承轴旋转外，在有些工况下，还会在行星架的带动下，围绕太阳轮的中心轴线旋转，这就像地球的自转和绕着太阳的公转一样，当出现这种情况时，就称为行星齿轮机构作用的传动方式。在整个行星齿轮机构中，如行星轮的自转存在，而行星架则固定不动，这种方式类似平行轴式的传动称为定轴传动。齿圈是内齿轮，它和行星轮常啮合，是内齿和外齿轮啮合，两者间旋转方向相同。行星齿轮的个数取决于变速器的设计

负荷，通常有三个或四个，个数愈多承担负荷愈大。

简单的行星齿轮机构通常称为三构件机构，三个构件分别指太阳轮、行星架和齿圈。这三构件如果要确定相互间的运动关系，一般情况下首先需要固定其中的一个构件，然后确定谁是主动件，并确定主动件的转

速和旋转方向，结果被动件的转速、旋转方向就确定了。
